فلوسوئیچ یکی از اجزای فرمان دهنده در مدار مصرفی اب پکیج است که با تشخیص عبور جریان، وضعیت باز شدن مسیر آب گرم را به برد کنترل اعلام میکند، عملکرد صحیح این قطعه برای ورود دستگاه به سیکل آب گرم مصرفی اهمیت دارد و هر گونه اختلال در تحریک یا ارسال سیگنال آن می تواند باعث تاخیر در روشن شدن مشعل، عدم تشخیص تقاضای آب گرم با عملکرد ناپایداردستگاه شود. آروان دما در این مقاله به بررسی ساختار عملکرد فلوسوئیچ، نشانه های خرابی ومعیارهای تشخیص یا تعویض این قطعه میپردازد.
وظیفه فلوسوئیچ پکیج
فلوسوئیچ وظیفه تشخیص برقراری جریان آب در مدار آب گرم مصرفی را بر عهده دارد. با باز شدن شیر آب گرم و ایجاد جریان، فلوسوئیچ تغییر وضعیت میدهد و سیگنال درخواست آب گرم را به برد کنترل ارسال میکند. برد پس از دریافت این فرمان، در صورت برقرار بودن سایر شرایط، سیکل تولید آب گرم را فعال میکند.
محل قرارگیری فلوسوئیچ
فلوسوئیچ معمولاً در مجموعه هیدرولیکی و مسیر آب سرد ورودی به مدار آب گرم مصرفی قرار می‌گیرد. محل دقیق آن به طراحی و مدل پکیج بستگی دارد و ممکن است به‌صورت یک قطعه مستقل یا بخشی از بلوک هیدرولیک دستگاه باشد.
نحوه عملکرد فلوسوئیچ
با عبور آب، بخش متحرک داخلی فلوسوئیچ مانند پیستون، شناور یا مکانیزم مغناطیسی جابه‌جا می‌شود. این حرکت باعث تغییر وضعیت کنتاکت یا سنسور داخلی شده و سیگنال لازم برای تشخیص درخواست آب گرم به برد پکیج ارسال می‌شود. با بسته شدن شیر و توقف جریان، فلوسوئیچ نیز باید به وضعیت اولیه برگردد.
فلوسوئیچ‌ها در کاربردهای مختلف با مکانیزم‌هایی مانند پدالی، پیستونی، مغناطیسی، حرارتی و روش‌های سنجش پیشرفته‌تر ساخته می‌شوند؛ اما همه این مدل‌ها در پکیج‌های دیواری کاربرد ندارند. در پکیج، نوع فلوسوئیچ به طراحی دستگاه بستگی دارد و معمولاً هدف آن تشخیص برقراری جریان آب مصرفی و ارسال فرمان به برد است.
علائم احتمالی خرابی فلوسوئیچ
اختلال در عملکرد فلوسوئیچ میتواند با نشانه‌هایی مثل روشن نشدن مشعل هنگام باز کردن آب گرم، تأخیر در تشخیص درخواست آب گرم، قطع‌و‌وصل شدن عملکرد پکیج یا عدم تامین آب گرم کافی همراه باشد. اگر مکانیزم فلوسوئیچ در حالت فعال گیر کند، ممکن است حتی پس از قطع جریان آب همچنان به برد، سیگنال وجود جریان ارسال شود و عملکرد پکیج در تشخیص شروع یا پایان مصرف آب گرم مختل شود.
البته این علائم به‌تنهایی خرابی فلوسوئیچ را قطعی نمی‌کنند؛ ایراد فلومتر، سنسورها، برد، فشار یا دبی آب و سایر اجزای مدار نیز میتواند علائم مشابهی ایجاد کند.
اگر اختلال فلوسوئیچ ناشی از رسوب یا گیرکردن مکانیزم باشد، در برخی مدل‌ها سرویس میتواند مشکل را برطرف کند. اما در صورت خرابی کنتاکت یا بخش حسگر، نشتی، شکستگی یا آسیب داخلی، معمولاً تعویض قطعه لازم است. تشخیص نهایی باید پس از بررسی جریان آب و سیگنال خروجی قطعه انجام شود.

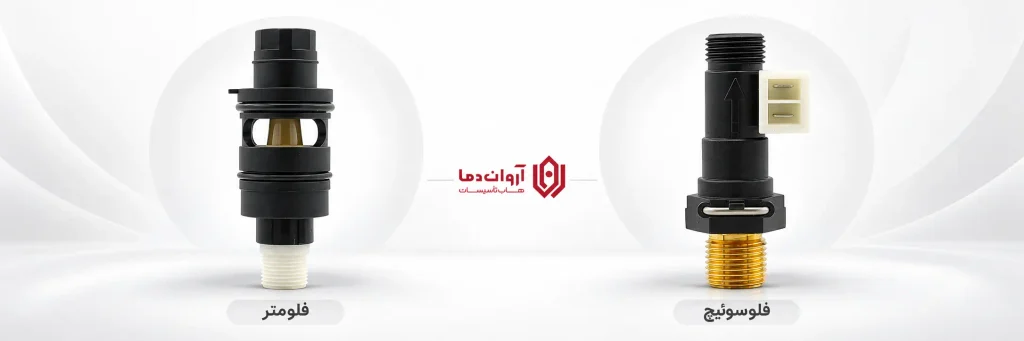

تفاوت فلوسوئیچ و فلومتر در پکیج چیست؟
فلوسوئیچ و فلومتر هر دو وظیفه تشخیص جریان آب مصرفی را در پکیج بر عهده دارند، اما شیوه عملکرد آن‌ها متفاوت است. فلوسوئیچ معمولاً مانند یک کلید عمل میکند و با شروع جریان آب، وضعیت باز یا بسته شدن مدار را به برد کنترل اعلام میکند؛ بنابراین بیشتر برای تشخیص «وجود یا عدم وجود جریان آب» به کار می‌رود. در مقابل، فلومتر علاوه بر تشخیص جریان، میتواند با استفاده از توربین و سنسور، پالس‌هایی متناسب با مقدار جریان آب تولید کند و اطلاعات دقیقتری درباره دبی آب در اختیار برد قرار دهد. به همین دلیل در بسیاری از پکیج‌های جدیدتر از فلومتر استفاده می‌شود، در حالی که فلوسوئیچ بیشتر در برخی مدل‌ها و نسل‌های قدیمی‌تر پکیج دیده می‌شود.
فلوسوئیچ اصلاحی چیست؟
فلوسوئیچ اصلاحی نوعی قطعه جایگزین است که در برخی مدل‌های پکیج برای اصلاح یا جایگزینی سیستم تشخیص جریان آب مصرفی استفاده می‌شود. در بعضی تعمیرات، از این قطعه به‌جای فلومتر معیوب استفاده می‌کنند تا باز شدن شیر آب گرم و جریان آب به برد کنترل اعلام شود. همچنین نمونه‌هایی از آن برای جایگزینی فلوسوئیچ‌های قدیمی وجود دارند. نصب این قطعه باید با توجه به نوع برد، سیم‌بندی و سازگاری با مدل پکیج انجام شود.
برای انتخاب فلوسوئیچ مناسب، ابتدا مدل و مشخصات قطعات پکیج را بررسی کنید و سپس مدل های مختلف فلوسوئیچ پکیج موجود در اروان دما را مشاهده نمایید.
