وقتی برد اصلی کولر گازی خراب میشود و تعمیر یا تهیه برد فابریک صرفه اقتصادی ندارد، برد همه کاره میتواند یکی از گزینه‌های جایگزین باشد. اما همه بردهای همه کاره یکسان نیستند و انتخاب اشتباه ممکن است باعث ناسازگاری با فن، سنسورها یا سیستم کنترل دستگاه شود. در این راهنما، انواع برد همه کاره کولر گازی را بررسی می‌کنیم و کمک می‌کنیم راحت‌تر تشخیص دهید کدام مدل برای کولر شما مناسب است.
برد همه کاره کولر گازی چیست؟
برد همه کاره کولر گازی نوعی برد کنترلی جایگزین است که برای استفاده در مدل‌های مختلف اسپلیت و کولر گازی طراحی میشود. زمانی که برد اصلی دستگاه خراب شده، قابل تعمیر نباشد یا تهیه نمونه فابریک آن دشوار و پرهزینه باشد، می‌توان در صورت سازگاری از برد همه کاره استفاده کرد.
این برد وظیفه کنترل بخش‌هایی مثل کمپرسور، فن یونیت داخلی، سنسورهای دما، شیر چهارطرفه، موتور سوئینگ و نمایشگر را برعهده دارد و معمولاً همراه با ریموت، سنسورها و پنل نمایشگر عرضه میشود.
البته عبارت «همه کاره» به این معنا نیست که یک برد روی تمام کولرهای گازی بدون محدودیت نصب میشود. نوع موتور فن، اینورتر یا معمولی بودن دستگاه، ظرفیت کولر و نحوه سیمکشی از مهمترین عواملی هستند که قبل از انتخاب برد باید بررسی شوند. به همین دلیل بردهای همه کاره در مدل‌های مختلفی مثل معمولی، PG، مخصوص کولرهای ایستاده و برخی مدل‌های اینورتر عرضه می‌شوند.
برد همه کاره زمانی انتخاب مناسبی است که دقیقاً با ساختار فنی کولر هماهنگ باشد. اگر قصد تعویض برد دستگاه را دارید، به‌جای انتخاب صرفاً بر اساس قیمت یا نام مدل، گزینه‌ها را از نظر نوع فن، ظرفیت، امکانات کنترلی و سازگاری فنی مقایسه کنید. مشاهده و مقایسه بردهای همه کاره موجود در آروان دما میتواند انتخاب دقیق‌تر و کم‌ریسک‌تری برای تعمیر دستگاه در اختیار شما قرار دهد.
انواع برد همه کاره کولر گازی کدامند؟
بردهای همه کاره کولر گازی را می‌توان بر اساس نوع موتور فن و ساختار کنترلی دستگاه به سه گروه اصلی تقسیم کرد: بردهای مناسب موتور فن AC، بردهای مناسب موتور فن DC و بردهای مخصوص سیستم‌های اینورتر. تفاوت این بردها در نحوه کنترل فن، دریافت فیدبک، فرمان کمپرسور و ساختار الکترونیکی دستگاه است.
برد همه کاره برای موتور فن AC
این نوع برد برای کولرهای گازی غیراینورتر که از موتور فن AC استفاده می‌کنند کاربرد دارد و یکی از رایج‌ترین انواع برد همه کاره در بازار است. وظیفه آن کنترل بخش‌هایی مانند کمپرسور، فن داخلی، سنسورها، موتور سوئینگ و شیر چهارطرفه است.
موتورهای فن AC نیز ساختار یکسانی ندارند. برخی از آن‌ها چندسرعته معمولی هستند و برخی از سیستم PG یا فیدبک دور استفاده می‌کنند. به همین دلیل هنگام انتخاب برد AC باید نوع دقیق موتور فن نیز مشخص باشد.
برد همه کاره برای موتور فن DC
در بعضی کولرهای گازی، موتور فن داخلی از نوع DC است. نحوه راهاندازی و کنترل سرعت این موتورها با موتورهای AC متفاوت است و معمولاً به سیگنال‌ها و مدارهای کنترلی مخصوص نیاز دارند.
به همین دلیل، برد همه کاره‌ای که برای موتور فن AC طراحی شده است را نمی‌توان بدون بررسی به‌جای برد یک دستگاه دارای فن DC استفاده کرد. نوع موتور، ولتاژ کاری، تعداد سیم‌ها و نحوه ارسال فرمان باید با مشخصات برد جدید تطبیق داشته باشد.
یکی از اشتباهات رایج هنگام انتخاب برد، توجه نکردن به همین تفاوت است؛ زیرا ظاهر مشابه موتور یا تعداد دور فن بهتنهایی برای تشخیص AC یا DC بودن آن کافی نیست.
برد همه کاره برای کولرهای اینورتر
کولرهای اینورتر ساختار کنترلی پیچیده‌تری نسبت به مدل‌های معمولی دارند. در این دستگاه‌ها سرعت کمپرسور ثابت نیست و برد الکترونیکی باید عملکرد کمپرسور، فن‌ها و ارتباط میان یونیت داخلی و خارجی را متناسب با شرایط دستگاه مدیریت کند.
به همین دلیل، بردهای همه کاره معمولی AC یا DC را نباید جایگزین مستقیم برد یک کولر اینورتر دانست. برد همه کاره اینورتر کولر گازی برای این نوع سیستم‌ها طراحی میشود، اما انتخاب آن باید با توجه به ساختار کنترلی دستگاه و هماهنگی اجزای اصلی کولر انجام شود.
مدل‌های رایج برد همه کاره کولر گازی
در بازار بردهای همه کاره کولر گازی با کدها و مدل‌های مختلفی عرضه می‌شوند. تفاوت این مدل‌ها معمولاً در نوع فن قابل پشتیبانی، امکانات کنترلی، ظرفیت دستگاه و نوع کاربرد است. بنابراین صرفاً بر اساس نام مدل نمی‌توان درباره مناسب بودن آن برای یک کولر تصمیم گرفت و باید مشخصات فنی دستگاه نیز بررسی شود.

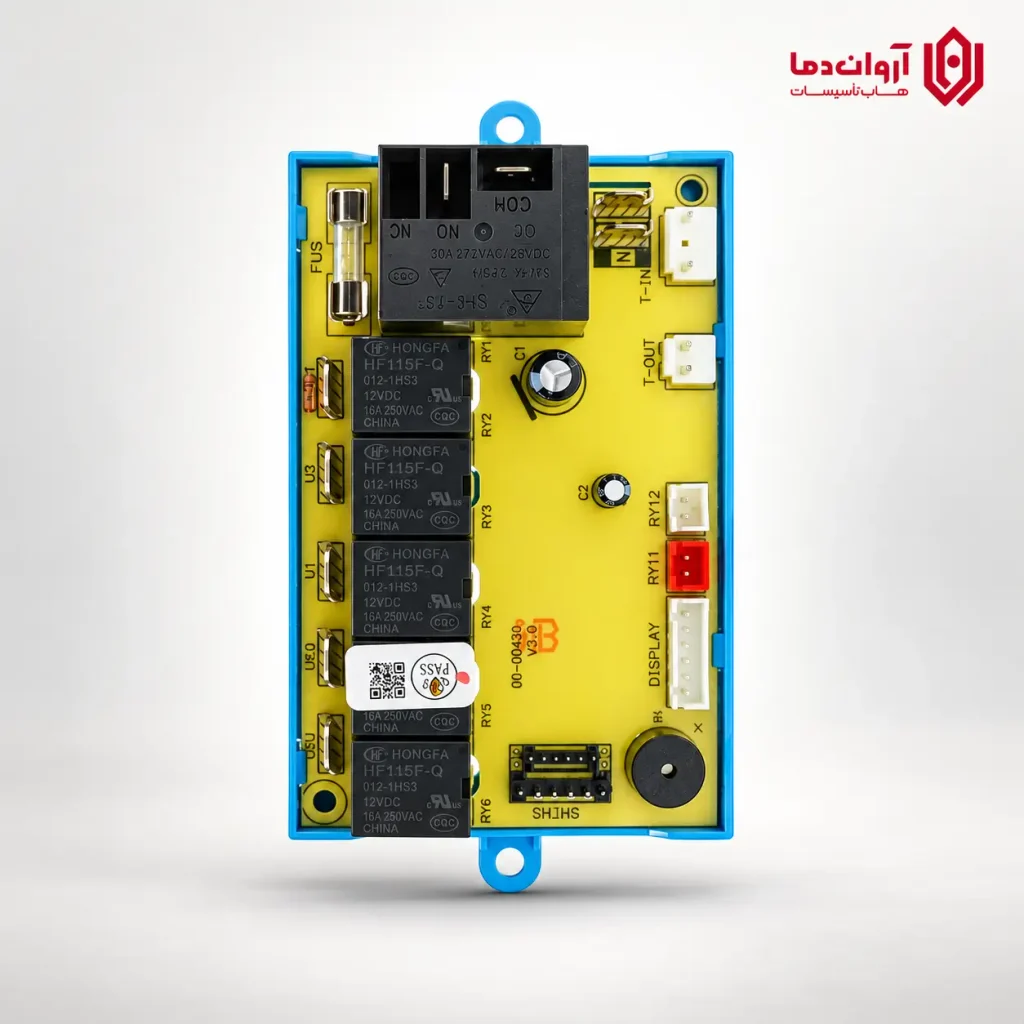

برد همه کاره QD-U03C+
QD-U03C+ یکی از مدل‌های شناخته‌شده برد یونیورسال برای برخی اسپلیت‌های معمولی است. این مدل برای جایگزینی برد اصلی در دستگاه‌هایی با ساختار کنترلی ساده‌تر استفاده میشود و معمولاً امکانات پایه‌ای مثل کنترل کمپرسور، فن، سنسورها و سوئینگ را پوشش می‌دهد.

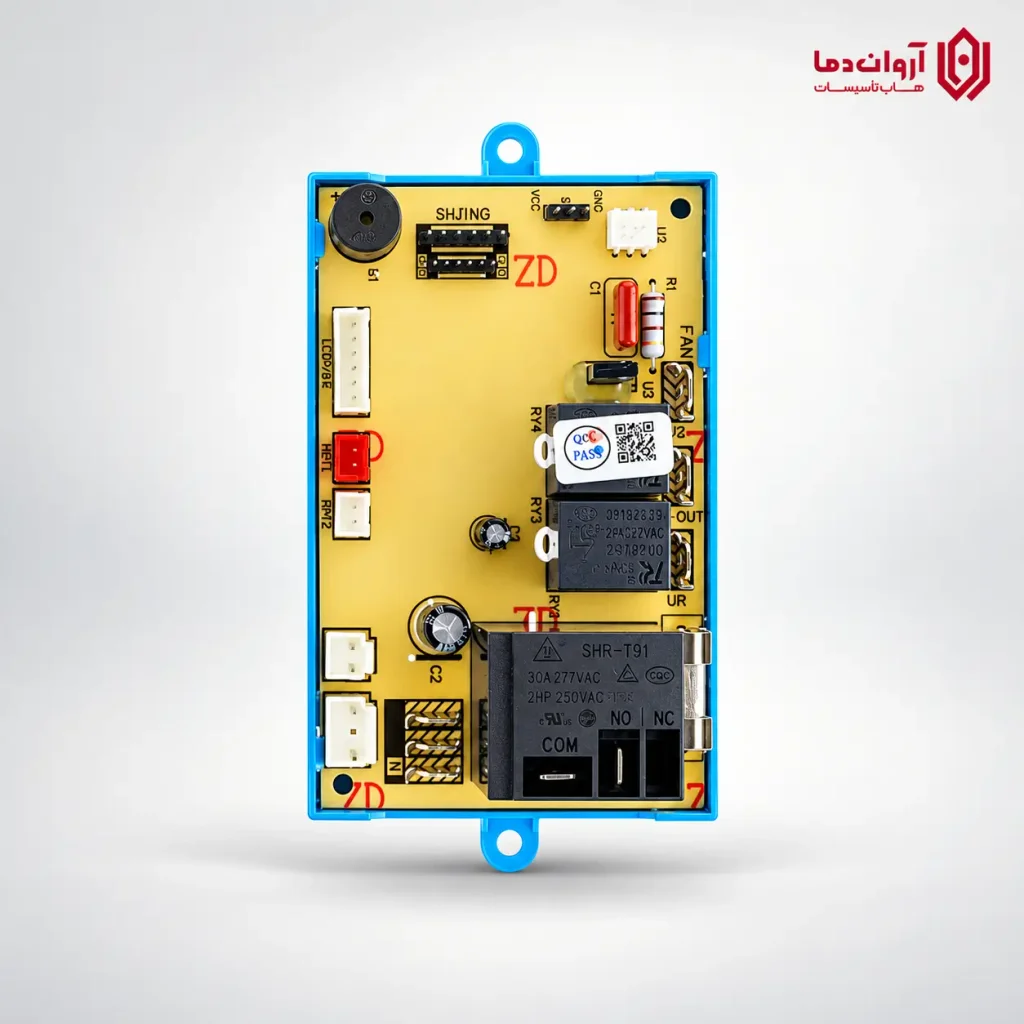

برد همه کاره QD-U05PG
QD-U05PG برای دستگاه‌هایی طراحی شده که از موتور فن PG یا دارای فیدبک دور استفاده می‌کنند. تفاوت اصلی این مدل با بردهای معمولی، قابلیت کنترل و دریافت سیگنال سرعت فن است. به همین دلیل در کولرهایی که موتور فن آن‌ها PG است، انتخاب چنین بردی اهمیت زیادی دارد.

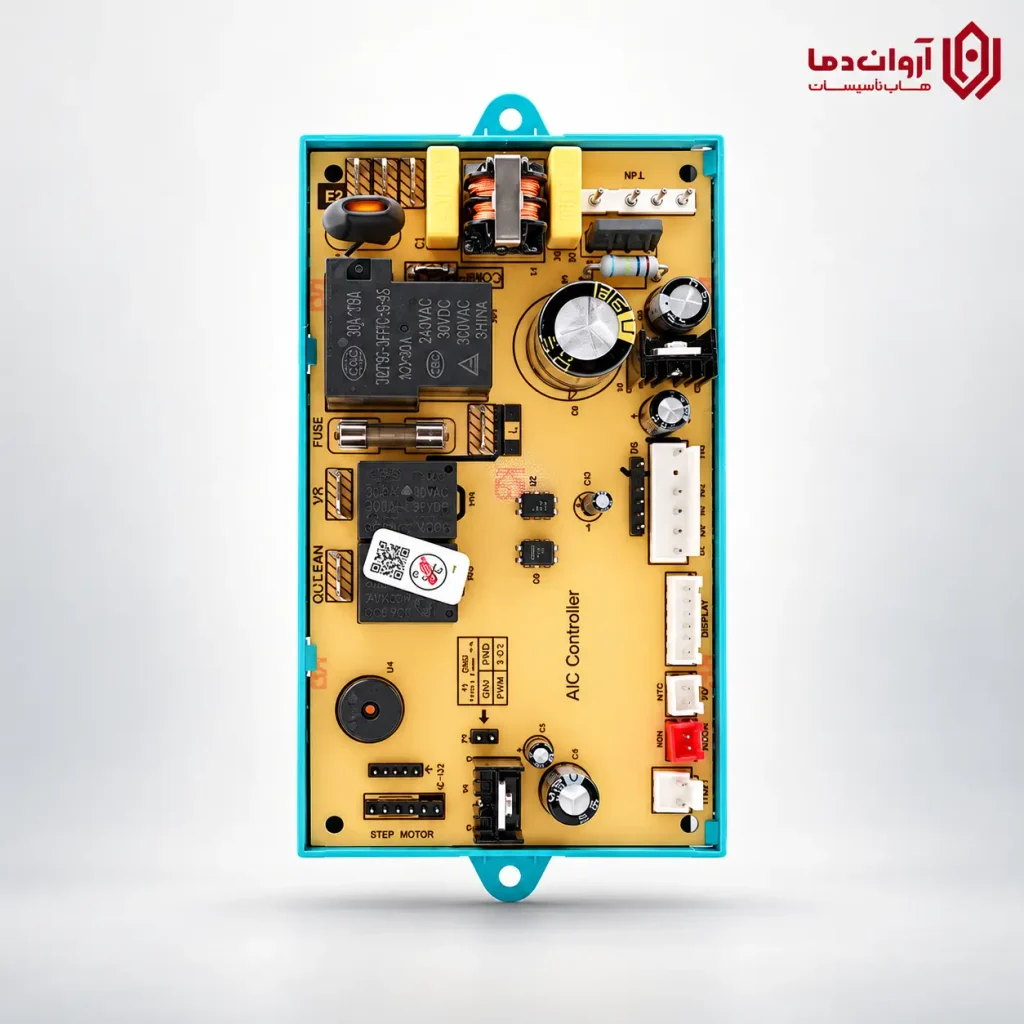

برد همه کاره QD-U08C
QD-U08C یکی دیگر از مدل‌های پرکاربرد برد همه کاره است که برای برخی اسپلیت‌های غیراینورتر استفاده میشود. این مدل معمولاً همراه با مجموعه‌ای از تجهیزات جانبی مانند ریموت، نمایشگر و سنسورها عرضه میشود و برای جایگزینی برد اصلی در شرایطی که برد فابریک در دسترس نیست، کاربرد دارد.

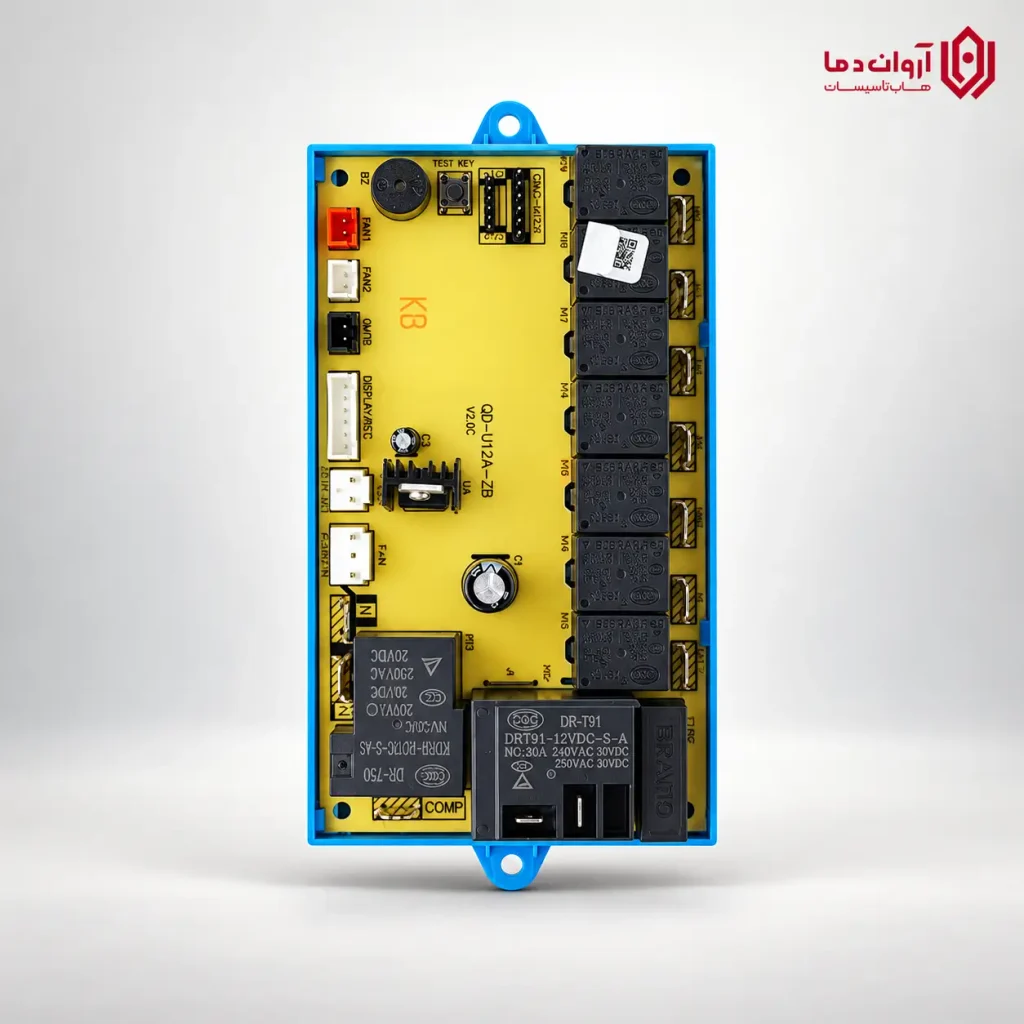

برد همه کاره QD-U12A
QD-U12A بیشتر در کاربردهایی مانند کولرهای ایستاده، داکت اسپلیت یا دستگاه‌هایی با ظرفیت بالاتر مطرح میشود. ساختار این نوع برد با مدل‌های ساده اسپلیت دیواری یکسان نیست و هنگام انتخاب آن باید ظرفیت دستگاه، نوع فن و نحوه فرمان قطعات بررسی شود.
از کجا بفهمیم چه برد همه کاره‌ای برای کولر ما مناسب است؟
برای انتخاب برد همه کاره مناسب، نباید فقط به برند کولر یا عبارت «یونیورسال» روی برد توجه کرد. مهم‌تر از برند، ساختار فنی دستگاه است. قبل از خرید یا نصب، بهتر است چند مورد اصلی بررسی شود.
اول از همه باید مشخص شود کولر اینورتر است یا معمولی. بردهای همه کاره رایج بیشتر برای دستگاه‌های غیراینورتر استفاده می‌شوند و برای کولرهای اینورتر باید سازگاری برد با ساختار کنترلی دستگاه به‌صورت دقیق بررسی شود.
مورد بعدی نوع موتور فن داخلی است. اگر فن دستگاه از نوع معمولی باشد، بردهای یونیورسال استاندارد می‌توانند گزینه مناسبی باشند؛ اما اگر موتور فن از نوع PG یا دارای فیدبک دور باشد، باید بردی انتخاب شود که قابلیت کنترل همین نوع موتور را داشته باشد.
ظرفیت کولر گازی نیز اهمیت دارد. بردی که برای یک اسپلیت دیواری معمولی مناسب است، لزوماً برای کولر ایستاده یا دستگاهی با ظرفیت بالاتر انتخاب مناسبی نیست. نوع رله‌ها، نحوه کنترل فن و توان قابل پشتیبانی باید با دستگاه هماهنگ باشد.
همچنین باید تعداد و نوع سنسورها، موتور سوئینگ، شیر چهارطرفه، ولتاژ کاری و نحوه سیمکشی بررسی شود. وجود اختلاف در هرکدام از این موارد میتواند باعث شود برد به‌درستی کار نکند یا بعضی قابلیتهای کولر از دسترس خارج شوند.
تفاوت برد همه کاره PG با برد معمولی چیست؟
مهمترین تفاوت برد همه کاره PG با برد معمولی به نحوه کنترل موتور فن داخلی مربوط میشود. در کولرهایی که از فن معمولی استفاده می‌کنند، برد میتواند با فرمان‌های ساده سرعت فن را کنترل کند؛ اما در موتورهای PG، برد علاوه بر ارسال فرمان باید اطلاعات مربوط به سرعت چرخش فن را نیز دریافت کند.
در واقع موتور PG دارای سیستم فیدبک است و برد میتواند تشخیص دهد فن با چه سرعتی در حال کار است. به همین دلیل اگر کولر از موتور PG استفاده کند، نصب یک برد همه کاره معمولی ممکن است باعث اختلال در عملکرد فن یا از دست رفتن کنترل صحیح سرعت آن شود.
به‌طور خلاصه، برد معمولی برای فن‌های ساده و برد PG برای موتورهای دارای فیدبک دور طراحی شده است. تشخیص نوع موتور فن قبل از خرید برد اهمیت زیادی دارد.
برد همه کاره بهتر است یا برد اصلی کولر گازی؟
اگر برد اصلی دستگاه قابل تعمیر باشد یا نمونه فابریک آن با قیمت منطقی در دسترس باشد، معمولاً استفاده از برد اصلی باعث حفظ بهتر عملکرد و امکانات کارخانه‌ای کولر میشود. برد اصلی دقیقاً برای همان مدل طراحی شده و تمام قابلیتهای دستگاه را پشتیبانی می‌کند.
در مقابل، برد همه کاره زمانی گزینه مناسبی است که برد اصلی کمیاب، بسیار گران یا غیرقابل تعمیر باشد. این بردها می‌توانند بسیاری از عملکردهای اصلی کولر را دوباره فعال کنند، اما ممکن است برخی امکانات اختصاصی دستگاه را نداشته باشند.
بنابراین نمی‌توان گفت برد همه کاره همیشه بهتر یا بدتر از برد اصلی است. انتخاب مناسب به وضعیت برد قبلی، قیمت قطعه اصلی، عمر دستگاه و میزان سازگاری برد جایگزین بستگی دارد.
آیا برد همه کاره روی همه برندهای کولر گازی نصب میشود؟
عنوان «همه کاره» ممکن است این تصور را ایجاد کند که یک برد را می‌توان بدون محدودیت روی هر برند و مدلی نصب کرد، اما در عمل چنین نیست.
در انتخاب برد، برند دستگاه تنها یکی از اطلاعات اولیه است و مشخصات فنی اهمیت بیشتری دارد. ممکن است دو کولر از دو برند مختلف ساختار مشابهی داشته باشند و بتوان از یک نوع برد برای هر دو استفاده کرد؛ در حالی که دو مدل از یک برند به دلیل تفاوت در موتور فن یا سیستم کنترل، به بردهای متفاوتی نیاز داشته باشند.
بنابراین هنگام انتخاب برد بهتر است به‌جای تمرکز صرف بر برندهایی مثل گری، ال‌جی، سامسونگ، جنرال یا سایر برندها، نوع فن، کمپرسور، سنسورها، ظرفیت و سیمکشی دستگاه بررسی شود.
نکات مهم قبل از خرید برد همه کاره کولر گازی
برای بررسی سریع مشخصات فنی و انتخاب برد همه کاره متناسب با دستگاه، این موارد را حتماً درنظربگیرید:
اینورتر یا غیراینورتر بودن کولر
نوع موتور فن داخلی
PG یا معمولی بودن فن
ظرفیت دستگاه
ولتاژ کاری
تعداد و نوع سنسورها
نحوه کنترل کمپرسور
وجود شیر چهارطرفه
نوع موتور سوئینگ
سازگاری ترمینالها و سیمکشی
امکانات همراه برد مانند نمایشگر، ریموت و سنسورها
اگر مدل دقیق برد قبلی، اطلاعات موتور فن یا نقشه سیمکشی در دسترس باشد، انتخاب برد جدید راحت‌تر و مطمئن‌تر خواهد بود.
همچنین وصل کردن سیم‌ها بدون بررسی نقشه برد میتواند به برد یا سایر قطعات آسیب بزند. حتی اگر تعمیرکار تجربه نصب مدل‌های مشابه را داشته باشد، بهتر است ترمینالها و ورودی و خروجی‌های برد جدید قبل از اتصال بررسی شوند.
برای انتخاب برد جایگزین مناسب، می‌توانید مدل‌های مختلف برد همه کاره کولر گازی را در آروان دما بررسی کرده و با مقایسه مشخصات فنی و سازگاری آن‌ها با دستگاه خود، گزینه مناسب را انتخاب کنید.
