اگر پکیج ایران رادیاتور شما روشن نمی‌شود، آب گرم مصرفی به‌درستی تأمین نمی‌شود یا چراغ‌های هشدار دستگاه چشمک می‌زنند، کد خطا می‌تواند سرنخ مهمی برای شناسایی مشکل باشد. این کدها وضعیت بخش‌هایی مانند مدار آب، تشخیص شعله، سنسورهای دما، فن و سیستم تخلیه دود را نشان می‌دهند؛ اما همیشه به معنای خرابی قطعی یک قطعه نیستند.
در این راهنمای تخصصی آروان‌دما، معنی کدهای خطای پکیج ایران رادیاتور را در مدل‌های دیجیتال و آنالوگ بررسی می‌کنیم و توضیح می‌دهیم هر خطا به چه وضعیتی اشاره دارد، چه علت‌هایی ممکن است داشته باشد و چه زمانی باید از تکنسین کمک بگیرید.
تفاوت کد خطای پکیج دیجیتال و آنالوگ ایران رادیاتور

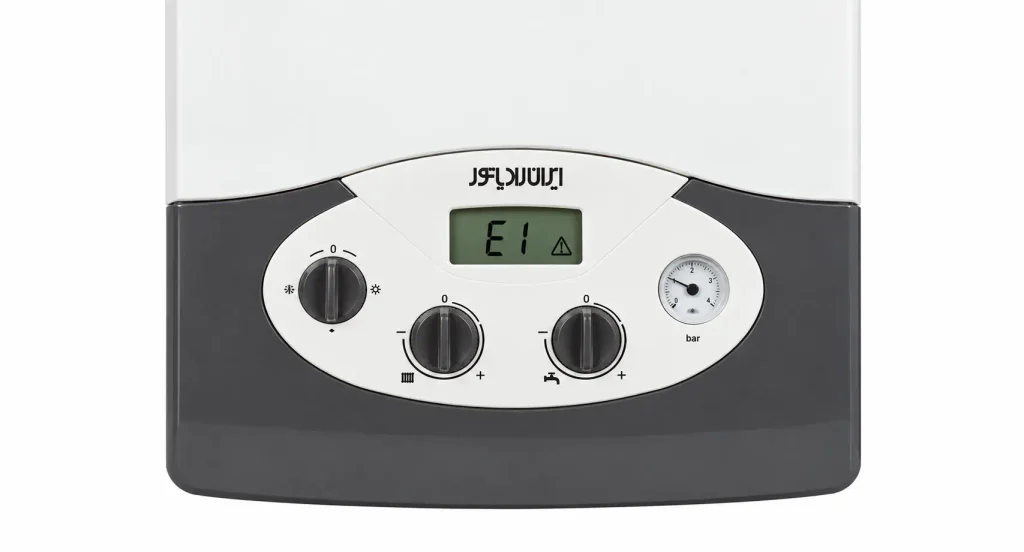

در پکیج‌های دیجیتال، کد خطا معمولاً به شکل حرف E و عدد، مانند E1، E2 یا E51، روی نمایشگر ظاهر می‌شود. در مدل‌های آنالوگ، وضعیت دستگاه با چراغ‌های شماره‌دار ۳۰، ۴۰، ۵۰، ۶۰، ۷۰ و ۸۰ نمایش داده می‌شود و ترکیب چراغ‌های چشمک‌زن می‌تواند نشان‌دهنده خطا باشد.
بنابراین، پیش از بررسی جدول‌ها، مدل دقیق دستگاه را از روی پلاک مشخصات پیدا کنید. کدگذاری مدل‌های مختلف لزوماً یکسان نیست و چراغ روشن ثابت نیز همیشه نشانه خرابی محسوب نمی‌شود.
جدول کد خطای پکیج دیجیتال ایران رادیاتور
جدول زیر بر اساس فهرست منتشرشده برای مدل‌های دیجیتال ایران رادیاتور تنظیم شده است.
| کد خطا | معنی خطا |
|---|---|
| E1 | پرشر سوئیچ آب در وضعیت قطع است |
| E2 | اختلال در تشخیص شعله توسط سیستم یون |
| E8 | ترموستات ایمنی قطع کرده است |
| E10 | وجود مشکل در دودکش |
| E12، E30، E99 | خطای مرتبط با برد الکترونیکی |
| E31، E32 | اختلال در سنسور مدار شوفاژ |
| E41، E42 | اختلال در سنسور آب گرم مصرفی |
| E50 | فن خاموش است، اما مدار پرشر سوئیچ هوا وصل است |
| E51 | فن روشن است، اما مدار پرشر سوئیچ هوا قطع است |
| E81 | ترموستات قطع کرده، اما دمای آب طبیعی است |
| E88 | افزایش دمای دستگاه به بیش از ۸۹ و کمتر از ۱۰۵ درجه سانتی‌گراد |
| E91 | نوسان ولتاژ برق؛ در شرح سازنده، ولتاژ کمتر از ۱۶۰ یا بیشتر از ۲۶۰ ولت ذکر شده است |
| AF | فعال‌شدن عملکرد ضدیخ‌زدگی؛ لزوماً نشانه خرابی نیست |
منبع مرجع این جدول، راهنمای کدهای خطای دیجیتال ایران رادیاتور و جدول خطای مدل‌های دیجیتال در صفحات محصول سازنده است.
جدول خطای پکیج آنالوگ ایران رادیاتور

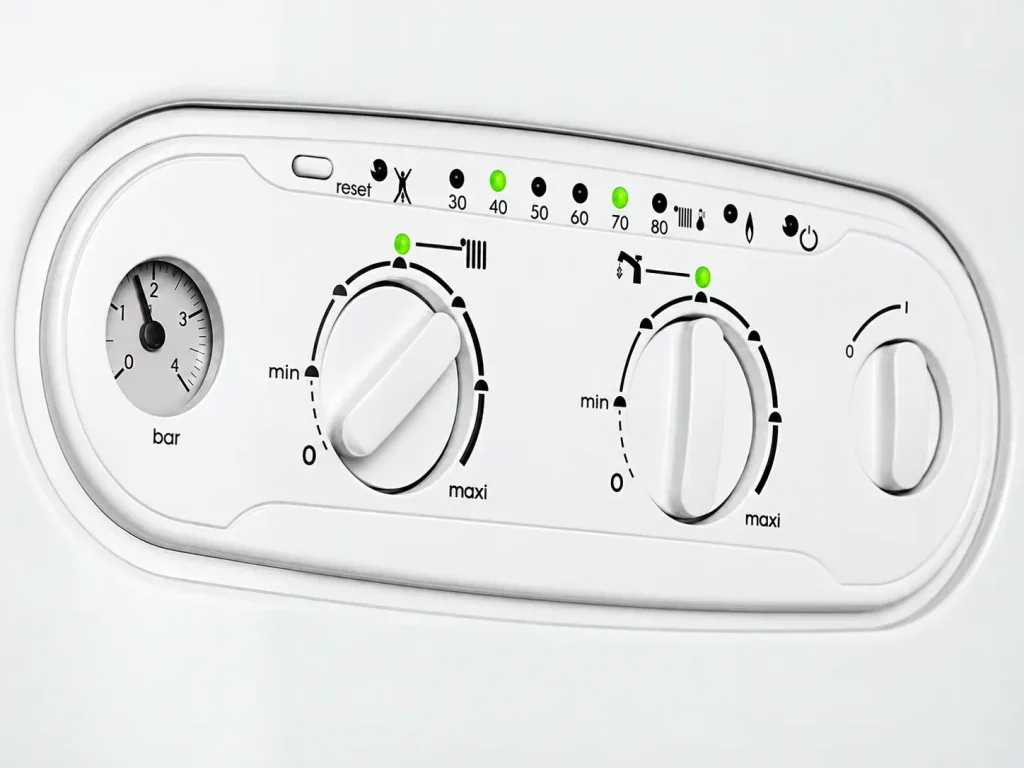

در مدل‌های آنالوگ، ترکیب چراغ‌های چشمک‌زن را با جدول زیر تطبیق دهید. این جدول بر اساس راهنمای عمومی مدل‌های آنالوگ و اطلاعات تکمیلی مدل M24FF تنظیم شده است.
| چراغ‌های چشمک‌زن | معنی خطا یا وضعیت |
|---|---|
| ۳۰ و ۴۰ | اختلال در برد کنترل |
| ۸۰ | عمل‌کردن ترموستات ایمنی ۱۰۵ درجه |
| ۷۰ | افزایش دمای مبدل اولیه به بیش از ۸۹ درجه و کمتر از ۱۰۵ درجه |
| ۷۰ و ۸۰ | اختلال در تشخیص شعله |
| ۶۰ و ۸۰ | عملکرد ضدیخ‌زدگی با فعال‌شدن پمپ |
| ۶۰ و ۷۰ | عملکرد ضدیخ‌زدگی با روشن‌شدن مشعل |
| ۵۰ و ۶۰ | اتصال کوتاه سنسور مدار شوفاژ |
| ۵۰، ۶۰ و ۸۰ | اختلال در سنسور مدار رفت شوفاژ؛ در راهنمای M24FF |
| ۵۰، ۶۰ و ۷۰ | اختلال در سنسور مدار رفت شوفاژ؛ در راهنمای M24FF |
| ۵۰ و ۷۰ | اتصال کوتاه سنسور آب گرم مصرفی |
| ۵۰ و ۸۰ | بازبودن مدار سنسور آب گرم مصرفی |
| ۵۰، ۷۰ و ۸۰ | بازبودن مدار سنسور شوفاژ |
| ۴۰، ۷۰ و ۸۰ | عمل‌کردن ترموستات ایمنی با وجود طبیعی‌بودن دمای گزارش‌شده |
| ۴۰ و ۷۰ | بازبودن مدار پرشر سوئیچ آب |
| ۴۰ و ۸۰ | فعال‌شدن سنسور دود |
| ۴۰، ۶۰ و ۸۰ | پرشر سوئیچ هوا در وضعیت قطع و فن در وضعیت کارنکردن |
| ۴۰، ۶۰ و ۷۰ | پرشر سوئیچ هوا در وضعیت وصل، درحالی‌که فن کار نمی‌کند |
نکته فنی: دو ترکیب ۵۰-۶۰-۸۰ و ۵۰-۶۰-۷۰ در راهنمای تفصیلی M24FF آمده‌اند و نباید بدون تطبیق دفترچه، به تمام مدل‌های آنالوگ تعمیم داده شوند. در صورت اختلاف میان جدول عمومی و دفترچه دستگاه، راهنمای همان مدل را ملاک قرار دهید.
علت و بررسی خطاهای مهم پکیج ایران رادیاتور
خطای E1؛ اختلال در فشار آب مدار گرمایش
این کد نشان می‌دهد پرشر سوئیچ آب در وضعیت قطع قرار دارد. پایین‌بودن فشار مدار گرمایش یکی از علت‌های احتمالی است؛ اما خرابی پرشر سوئیچ یا اختلال در اتصالات آن نیز می‌تواند چنین وضعیتی ایجاد کند.
اقدام اولیه: فشار نمایش‌داده‌شده روی مانومتر را بررسی کنید. در بسیاری از پکیج‌های خانگی، فشار سرد حدود ۱ تا ۱٫۵ بار است؛ بااین‌حال، مقدار مناسب باید با دفترچه دستگاه تطبیق داده شود. اگر فشار مرتب افت می‌کند، احتمال نشتی یا مشکل در مدار وجود دارد.
خطای E2؛ تشخیص‌ندادن صحیح شعله
این خطا به سیستم تشخیص شعله مربوط است. اختلال در تأمین گاز، جرقه‌زنی، تشکیل شعله یا مدار تشخیص یون می‌تواند از علت‌های احتمالی باشد.
اقدام اولیه: وضعیت عمومی گاز ساختمان را بررسی کنید. اگر خطا باقی ماند، بررسی مشعل، الکترود یون و شیر گاز باید به تکنسین سپرده شود. از دست‌کاری قطعات احتراق خودداری کنید.
خطاهای E8، E81 و E88؛ افزایش دمای دستگاه
این سه کد به وضعیت دما و تجهیزات حفاظتی مربوط‌اند، اما یکسان نیستند. E8 به عمل‌کردن ترموستات ایمنی، E81 به قطع ترموستات با وجود طبیعی‌بودن دمای گزارش‌شده و E88 به افزایش دمای دستگاه در محدوده اعلام‌شده توسط سازنده اشاره دارد.
اختلال در گردش آب، مشکل پمپ، گرفتگی مدار یا رسوب مبدل از علت‌های احتمالی افزایش دما هستند. اگر خطا تکرار می‌شود، دستگاه را از سرویس خارج کنید و از تکنسین بخواهید مدار گردش آب و قطعات حفاظتی را بررسی کند.
خطاهای E50 و E51؛ فن و پرشر سوئیچ هوا
در پکیج‌های فن‌دار، عملکرد فن و پرشر سوئیچ هوا با یکدیگر مرتبط‌اند. E50 زمانی ثبت می‌شود که فن خاموش است اما مدار پرشر سوئیچ هوا وصل است؛ در E51 فن روشن است اما مدار پرشر سوئیچ هوا قطع است.
خرابی فن، پرشر سوئیچ، اتصالات یا اختلال در مسیر هوا و دود از علت‌های احتمالی هستند. بررسی این بخش باید توسط متخصص انجام شود؛ زیرا مستقیماً با ایمنی تخلیه محصولات احتراق ارتباط دارد.
خطاهای E31، E32، E41 و E42؛ سنسورهای دما
این کدها به سنسورهای دمای مدار گرمایش و آب گرم مصرفی مربوط‌اند. خرابی سنسور، اتصالات یا سیم‌کشی می‌تواند موجب ارسال اطلاعات نامعتبر به برد شود.
با مشاهده این کدها نمی‌توان بدون بررسی مشخص کرد که سنسور باید تعویض شود یا مشکل از مدار آن است. تشخیص اتصال کوتاه یا بازبودن مدار باید با توجه به مدل دقیق و مستندات فنی همان دستگاه انجام شود.
خطای E10؛ مشکل در دودکش
E10 در جدول دیجیتال سازنده به وجود مشکل در دودکش اشاره دارد. اختلال در مسیر تخلیه دود یا تجهیزات ایمنی مرتبط می‌تواند از علت‌های احتمالی باشد.
اگر این خطا ظاهر شد، دستگاه را باز نکنید و تجهیزات ایمنی را از مدار خارج نکنید. در صورت احتمال نشت دود به محیط، استفاده از دستگاه را متوقف کنید و برای بررسی تخصصی اقدام کنید.
خطاهای E12، E30 و E99؛ برد الکترونیکی
این کدها در جدول سازنده به برد الکترونیکی مربوط‌اند. بااین‌حال، پیش از تصمیم به تعویض برد باید وضعیت تغذیه برق، اتصالات و سایر عوامل مرتبط بررسی شود. خرید برد جدید صرفاً بر اساس کد خطا ممکن است هزینه غیرضروری ایجاد کند.
چه زمانی باید با تکنسین تماس بگیرید؟
بررسی کد نمایشگر و فشار مانومتر از اقدام‌های اولیه‌ای هستند که معمولاً بدون بازکردن دستگاه انجام می‌شوند. در مقابل، بررسی شیر گاز، مشعل، فن، دودکش، برد و تجهیزات ایمنی به تخصص و ابزار مناسب نیاز دارد.
در صورت استشمام بوی گاز، از روشن‌کردن شعله و استفاده از کلیدهای برق خودداری کنید، از محیط خارج شوید و با خدمات اضطراری گاز تماس بگیرید. اگر احتمال نشت دود یا مونوکسیدکربن وجود دارد، محیط را ترک کنید و از خدمات تخصصی کمک بگیرید.
انتخاب قطعه مناسب پس از عیب‌یابی
اگر پس از بررسی فنی مشخص شد قطعه‌ای نیاز به تعویض دارد، سازگاری آن با مدل پکیج اهمیت زیادی دارد. برد الکترونیکی، سنسور NTC و قطعات کنترل فشار ممکن است میان مدل‌های مختلف تفاوت داشته باشند.
در آروان‌دما می‌توانید پس از مشخص‌شدن قطعه موردنیاز، دسته‌بندی قطعات پکیج و مشخصات محصولات مرتبط را بررسی کنید. پیش از خرید، مدل دقیق دستگاه و مشخصات قطعه را تطبیق دهید تا از انتخاب اشتباه جلوگیری شود.
سؤالات متداول
آیا خطای E1 همیشه به معنی کمبود آب است؟
خیر. افت فشار یکی از علت‌های احتمالی است، اما اختلال در پرشر سوئیچ یا مدار آن نیز می‌تواند باعث بروز خطا شود.
آیا ریست‌کردن پکیج همه خطاها را برطرف می‌کند؟
خیر. ریست ممکن است در برخی شرایط گذرا مؤثر باشد، اما علت اصلی خطا را برطرف نمی‌کند. از ریست مکرر، به‌ویژه در خطاهای مربوط به احتراق و ایمنی، خودداری کنید.
آیا کد AF به معنی خرابی پکیج است؟
در مدل‌های دارای این قابلیت، AF معمولاً نشان‌دهنده فعال‌شدن عملکرد ضدیخ‌زدگی است و لزوماً خطا نیست.
آیا کدهای مدل M24FF و L24FF یکسان هستند؟
خیر. M24FF از الگوی چراغ‌های آنالوگ استفاده می‌کند، درحالی‌که L24FF کدهای دیجیتال را نمایش می‌دهد. برای تفسیر درست باید به جدول متناسب با مدل دستگاه مراجعه کنید.
جمع‌بندی
کد خطای پکیج ایران رادیاتور راهی برای شناسایی وضعیت غیرعادی دستگاه و محدودکردن محدوده عیب‌یابی است؛ نه تشخیص قطعی قطعه معیوب. ابتدا مدل دستگاه و کد خطا را مشخص کنید، سپس جدول مربوط را بررسی کنید و در صورت تکرار خطا یا ارتباط آن با قطعات ایمنی، از تکنسین کمک بگیرید.
هدف آروان‌دما ارائه اطلاعات فنی کاربردی برای انتخاب آگاهانه و جلوگیری از تعمیر یا تعویض غیرضروری قطعات است.
