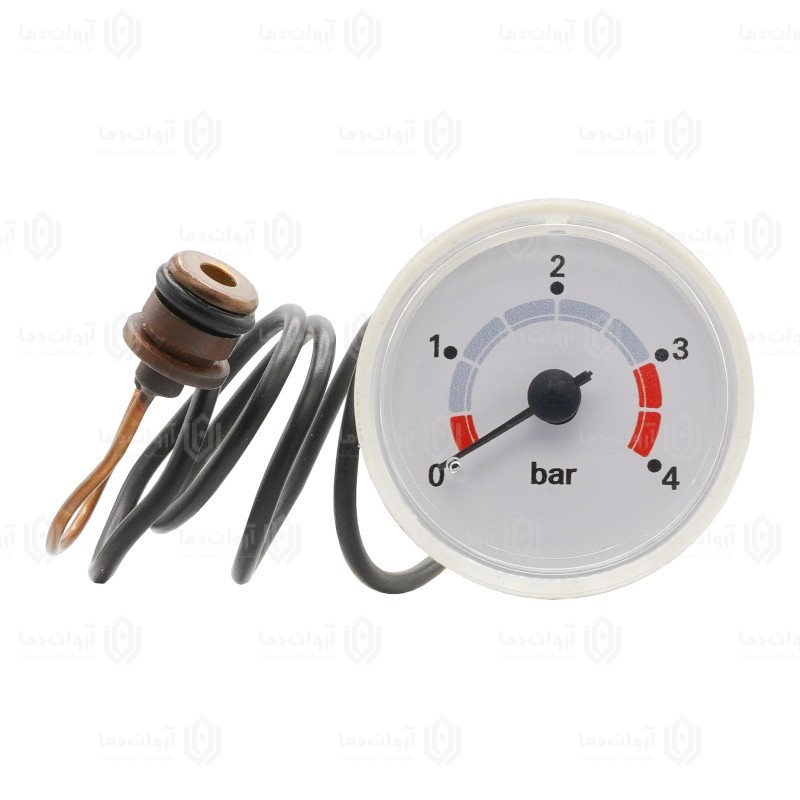

مانومتر پکیج بوتان سری پرلا پرو و فرولی دیواتک

مانومتر پکیج دیواری ابزاری آنالوگ و دقیق برای اندازه‌گیری فشار مدار گرمایش در سیستم‌های گرمایشی بسته است. این قطعه معمولاً روی پنل جلویی پکیج نصب می‌شود و با اتصال لوله‌فنری (Capillary) به مدار، فشار لحظه‌ای آب را نمایش می‌دهد درضمن برخی مدل ها دیجیتالی یا دیس پلی می باشد

مانومترها معمولاً در محدوده ۰ تا ۴ بار کار می‌کنند و فشار نرمال مدار گرمایش بین ۱ تا ۱.۵ بار است. اگر فشار کمتر از ۱ بار باشد، احتمال هوا گرفتن یا قطع عملکرد وجود دارد و اگر فشار بالاتر از ۲.۵ بار برسد، خطر نشتی یا فعال شدن شیر اطمینان مطرح می‌شود. این ابزار به تعمیرکار کمک می‌کند تا سریع وضعیت سیستم را بررسی کرده و از آسیب به قطعاتی مثل پمپ، مبدل و شیر اطمینان جلوگیری کند.

بدنه مانومتر از پلاستیک مقاوم در برابر حرارت و ضربه ساخته شده و صفحه آن شفاف و ضد خش است. قطر صفحه معمولاً بین ۴۰ تا ۶۰ میلی‌متر است و اتصال آن از نوع رزوه‌ای یا فشاری است. این قطعه با برندهای مختلفی مثل ایران‌رادیاتور، بوتان، فرولی، آریستون، لورچ، تاچی و ایمرگاز سازگاری دارد.

علائم خرابی مانومتر شامل گیر کردن عقربه، نمایش فشار اشتباه، نشتی از محل اتصال، ترک‌خوردگی بدنه یا کدر شدن صفحه است. در هنگام نصب یا تعویض، باید فشار مدار تخلیه شود و از ابزار مناسب استفاده گردد. پس از نصب نیز عملکرد مانومتر باید تست شود تا از صحت نمایش فشار اطمینان حاصل شود.

نوع نمایش: آنالوگ با عقربه

واحد اندازه‌گیری: بار (bar)

محدوده فشار: 0 تا 4 بار

فشار نرمال مدار گرمایش: 1 تا 1.5 بار

نوع اتصال: لوله‌فنری با کانکتور اورینگی یا فیتینگی

جنس بدنه: پلاستیک مقاوم با صفحه شفاف ضد خش

عملکرد و اهمیت

کنترل فشار مدار گرمایش برای جلوگیری از افت یا افزایش خطرناک

محافظت از قطعات حساس مثل پمپ، مبدل و شیر اطمینان

تشخیص سریع ایرادهای فشار توسط تعمیرکار

نمایش لحظه‌ای وضعیت ایمنی سیستم برای مصرف‌کننده

علائم خرابی مانومتر

عقربه ثابت یا گیر کرده

نمایش فشار اشتباه یا نوسانی

نشتی از محل اتصال یا ترک‌خوردگی بدنه

صفحه کدر، شکسته یا غیرخوانا

عدم واکنش به تغییر فشار واقعی مدار

نکات نصب و تعویض

نصب در موقعیت افقی و قابل دید

بررسی سلامت لوله‌فنری قبل از نصب

تخلیه فشار مدار قبل از تعویض

استفاده از ابزار مناسب و تست عملکرد پس از نصب
