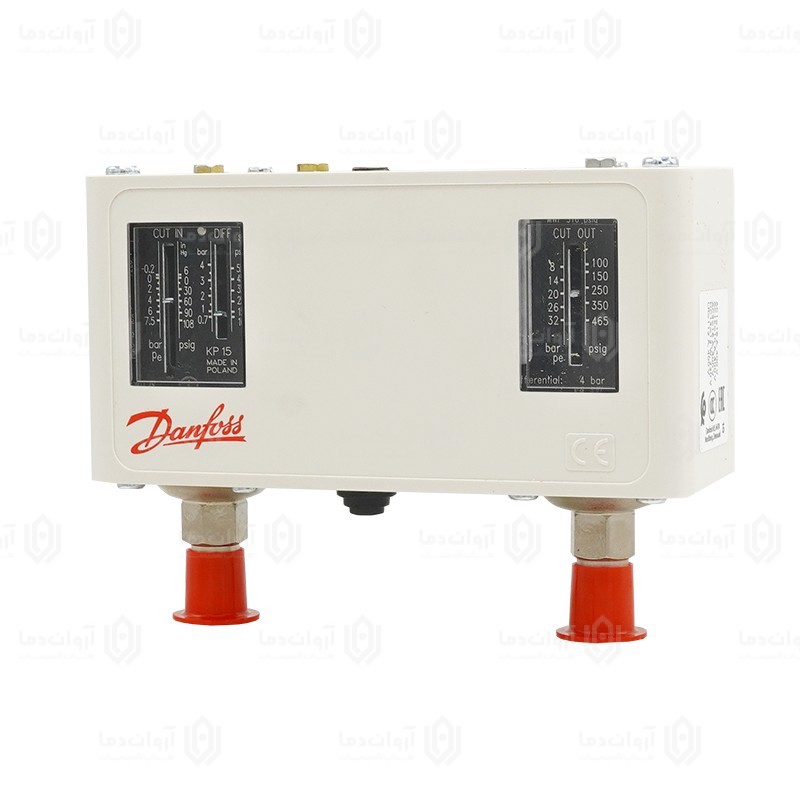

های و لو پرشر دانفوس اتوماتیک KP15

این قطعه یک حفاظت ایمنی کمپرسور است که فشار سمت مکش (LP) و سمت دهش (HP) را کنترل می‌کند و در شرایط خطرناک، مدار فرمان کمپرسور را قطع می‌کند.

Low Pressure – LP (سمت مکش)

کمپرسور را در فشار پایین غیرمجاز قطع می‌کند

دلایل رایج تریپ LP:

کمبود یا نشتی مبرد

یخ‌زدگی اواپراتور

گرفتگی فیلتر درایر / کپیلاری / شیر انبساط

خرابی فن اواپراتور یا جریان هوای ضعیف

هدف: جلوگیری از سوختن کمپرسور و کارکرد خشک

High Pressure – HP (سمت دهش)

کمپرسور را در فشار بالا غیرمجاز قطع می‌کند

دلایل رایج تریپ HP:

کندانسور کثیف

خرابی فن کندانسور

شارژ بیش از حد مبرد

وجود هوا یا گاز غیرقابل‌تقطیر

دمای محیط بالا یا گرفتگی مسیر کندانس

هدف: جلوگیری از ترکیدن لوله، آسیب مکانیکی و سوختن موتور

اجزای قابل تنظیم (روی بدنه)

Cut-out

فشاری که در آن قطع می‌کند

Cut-in

فشاری که پس از برگشت شرایط وصل می‌کند

Differential (Diff)

اختلاف بین Cut-out و Cut-in

(در LP بسیار مهم است؛ تنظیم اشتباه = قطع و وصل مداوم)

Reset (ریست)

LP معمولاً Auto Reset

HP معمولاً Manual Reset (ایمنی)

قاعده حرفه‌ای:

اگر HP دستی تریپ کرد، اول علت را رفع کن، بعد ریست.

ریست بدون عیب‌یابی = خطر جدی

سیم‌کشی

کنتاکت‌ها معمولاً COM / NO / NC

در مدار فرمان کنتاکتور کمپرسور بسته می‌شود

استفاده مستقیم روی توان توصیه نمی‌شود (مگر طبق دیتاشیت)

کاربردها

سردخانه

یخچال و فریزر صنعتی

چیلر

سیستم‌های DX

پکیج‌های تهویه صنعتی

اشتباهات رایج نصب

تنظیم بدون توجه به نوع مبرد

یکی گرفتن Cut-in و Cut-out

حذف HP از مدار برای «راه افتادن سریع»

تنظیم LP خیلی پایین (کشتن کمپرسور در درازمدت)
