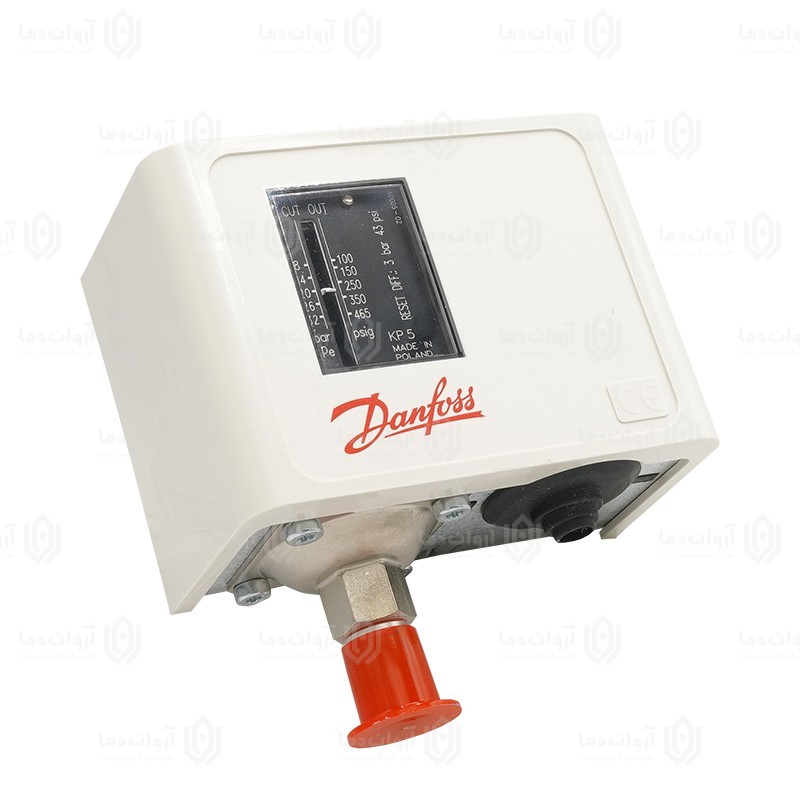

های پرشر دانفوس ریست دار KP5

Danfoss KP5 یک High Pressure Switch است؛ یعنی:

فشار سیستم را مانیتور می‌کند

وقتی فشار از حد تنظیم‌شده بالاتر برود، مدار الکتریکی را قطع می‌کند

برای حفاظت کمپرسور و سیستم استفاده می‌شود

کاملاً مکانیکی است (بدون سنسور الکترونیکی).

کاربردهای اصلی

بیشترین استفاده در:

سیستم‌های تبرید صنعتی و تجاری، چیلرها، سردخانه‌ها، یونیت‌های کندانسینگ، کمپرسورهای اسکرو و پیستونی، سیستم‌های HVAC

محدوده فشاری (خیلی مهم)

روی لیبل دستگاه دقیقاً مشخص است:

 Pressure Range

8 تا 32 bar

معادل حدود 100 تا 465 psi

یعنی:

اگر فشار از مقدار تنظیم‌شده رد شود → CUT OUT

وقتی فشار پایین بیاید → امکان RESET

تنظیمات روی بدنه (پنجره مشکی)

روی پنجره مشکی جلوی دستگاه می‌بینی:

 CUT OUT

فشار قطع

معمولاً برای فشار بالای کندانسور تنظیم می‌شود

Differential (DIFF)

اختلاف فشار بین قطع و وصل

روی بدنه نوشته:

RESET DIFF 3 bar (≈43 psi)

یعنی:

اگر در 26 bar قطع کند

در حدود 23 bar دوباره اجازه وصل می‌دهد

ریست دستی (Manual Reset)

مدل KP5 معمولاً:

Manual Reset است

بعد از Trip شدن باید:

دکمه ریست (قرمز یا مشکی) را دستی فشار بدهی

تا دوباره مدار وصل شود

این برای ایمنی خیلی مهم است؛ خودکار بالا نیاید.

مشخصات الکتریکی (استاندارد)

به‌صورت عمومی:

ولتاژ: تا 400VAC

جریان: معمولاً 10A

کنتاکت‌ها: SPDT

(COM / NO / NC)

نکته حرفه‌ای:

این پرشر مستقیم کمپرسورهای بزرگ را روشن نمی‌کند؛

معمولاً سری با بوبین کنتاکتور بسته می‌شود.

اتصال مکانیکی رزوه ورودی فشار: 1/4"

معمولاً به: خط Discharge یا خروجی کندانسور وصل می‌شود

چرا KP5 محبوب است؟

عمر بالا

دقت مکانیکی خوب

تحمل شرایط صنعتی

تنظیم ساده

استاندارد جهانی

به همین دلیل در تبرید صنعتی هنوز هم استفاده می‌شود.
